Descrição

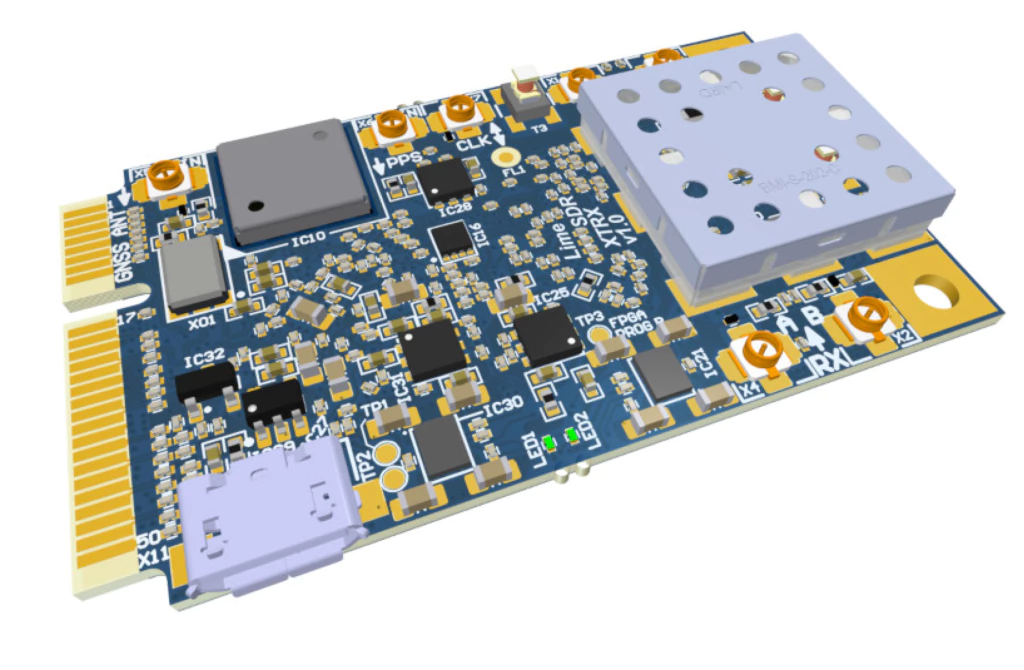

Lime Microsystems LimeSDR XTRX Software-Defined Radio Board
Produto Lacrado de Fábrica
Suporte e Documentação
Como um membro pleno da família LimeSDR , o LimeSDR XTRX se beneficia do mesmo suporte que outros produtos LimeSDR, o que significa que qualquer aplicativo existente da família LimeSDR pode funcionar no LimeSDR XTRX assim que ele for reconstruído com as versões mais recentes de qualquer biblioteca compatível com o LimeSDR. Além disso, o gateware legado e o driver do XTRX original ainda estão disponíveis para ajudar na transição para o LimeSDR XTRX, embora as versões legadas não sejam mantidas ativamente.
Os recursos para começar a usar o LimeSDR XTRX incluem:
Documentação do MyriadRF
Fórum MyriadRF
Arquivos-fonte do projeto Altium
Arquivos-fonte do vivado FPGA gateware
motorista Lime Suite
GNU Radio gr-limesdr plug-in
Fairwaves legado gateware e driver (apenas para fins de transição – não mantido ativamente)
A Lime Microsystems tem o orgulho de anunciar uma nova entrada na família LimeSDR de dispositivos flexíveis de rádio definido por software (SDR) baseados em sua tecnologia de RF programável em campo: o LimeSDR XTRX.
Apresentando o mesmo transceptor Lime Micro LMS7002M que alimenta o recém-lançado LimeSDR Mini 2.0, o LimeSDR XTRX foi projetado como um bloco de construção central para projetos de rádio definidos por software avançados e escaláveis – desde sistemas de rede de borda com uso intensivo de lógica até plataformas MIMO massivas que integram vários módulos LimeSDR XTRX sincronizados.
Projetado como uma placa mini-PCI Express (mPCIe), o LimeSDR XTRX se encaixa em qualquer um dos vários sistemas host, desde dispositivos de baixa potência como o Raspberry Pi Compute Module 4 até servidores de alto desempenho, para fornecer recursos de rádio definidos por software altamente flexíveis. Um exemplo do primeiro é a rede Raspberry Pi 5G recentemente anunciada pela Vodafone e atualmente em demonstração no Mobile World Congress.
Com base no design Fairwaves XTRX Rev. 5, mas com vários aprimoramentos, o LimeSDR XTRX de código aberto oferece cobertura de frequências de rádio de até 3,8 GHz com mais de 100 MHz de largura de banda. Um FPGA (field-programmable gate array) integrado AMD-Xilinx funciona com o LMS7002M para colocar as principais funcionalidades de rádio da camada física, incluindo filtragem, decimação e interpolação, diretamente no dispositivo, enquanto fornece células lógicas sobressalentes para funções personalizadas a serem implementadas pelo usuário de acordo com requisitos individuais.
A chave para o sucesso do conselho será seu status como membro da popular família LimeSDR de rádios definidos por software. O LimeSDR XTRX será totalmente compatível com a pilha de software Lime Suite, facilitando a migração dos usuários de dispositivos LimeSDR existentes para a nova placa – enquanto a Lime Micro continuará a fornecer acesso à pilha de software existente da Fairwaves, para auxiliar seus usuários em sua própria transição. O LimeSDR XTRX também contará com suporte e discussão ponto a ponto por meio da comunidade SDR de código aberto MyriadRF.
O chip de radiofrequência programável em campo LMS7002M que aciona o LimeSDR XTRX oferece dois canais de recepção e dois de transmissão com 30,72 MHz de largura de banda cada, cobrindo uma faixa de frequência de 30 MHz a 3,8 GHz. Ele oferece uma potência máxima de transmissão de 10dBm, dependente da frequência e amostragem de 12 bits a uma taxa de 30,72 milhões de amostras por segundo (MSPS), tornando-o adequado para uma variedade de tarefas, desde comunicação via satélite até rede celular.
Recursos e especificações
Transceptor de RF: Lime Microsystems LMS7002M
Configuração: MIMO (2xTX, 2xRX)
Faixa de frequência: 30 MHz – 3,8 GHz
Largura de banda: 120 MHz
Profundidade da amostra: 12 bits
Taxa de amostragem: 120 MSPS SISO / 90 MSPS MIMO
Potência de transmissão: máx. 10 dBm (dependendo da frequência)
FPGA: AMD Artix™ 7 XC7A50T-2CPG236I
Pacote CSBGA de 236 pinos (10 mm x 10 mm, 0,5 mm)
Capacidade lógica de 52160 LUTs
2700 Kb de Memória Integrada
RAM distribuída de 600 Kb
Multiplicadores de 120 x 18 x 18 bits
5 x PLL
4 x DLL
106 x E/S
Configuração de FPGA via JTAG
Controlador USB 2.0: Microchip USB3333E-GL
Memória EEPROM:
EEPROM de 128 Kb para firmware LMS MCU (opcional)
128 Kb EEPROM para dados FPGA (opcional)
Memória FLASH: 256 Mb de memória Flash para configuração FPGA
Sensor de temperatura: TMP1075NDRLR
Entradas/saídas gerais do usuário:
2 x LEDs verdes
4 x GPIO 3.3V no conector GPIO
1 x GPIO em conectores de banda base
Conectores:
Tomada USB 2.0 (Micro-B)
Conectores coaxiais RF (U.FL fêmea)
FPGA GPIO Conector FPC de 8 pinos
Conector FPGA JTAG (não preenchido)
Conector de borda mini PCIe
Conectores FPC de banda base de RF de 15 pinos
Sistema de relógio:
26,00 MHz (ou 30,72 MHz) a bordo do VCTCXO
VCTCXO pode ser sintonizado pelo DAC integrado
Entrada de relógio de referência e conector de saída (U.FL)
Dimensões: 50,8 mm x 20,97 mm (fator de forma Mini PCIe)
Fontes de energia:
Conector USB (5 V)
Mini PCIe (3,3 V)
