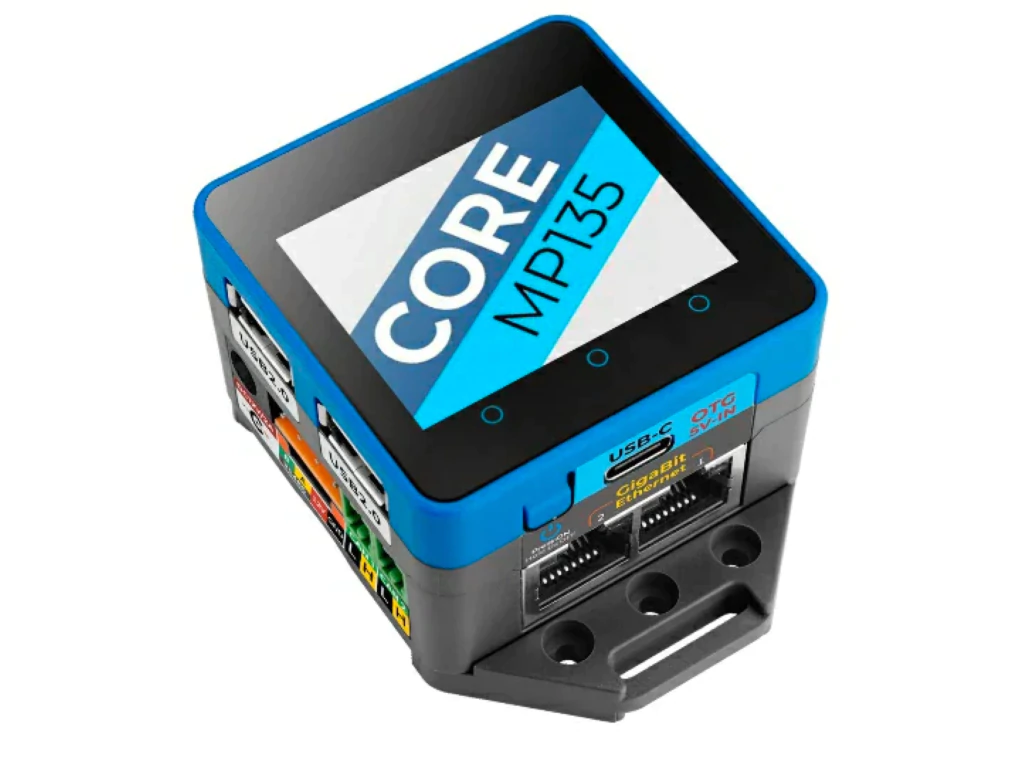

M5STACK CoreMP135 com STM32MP135D , Linux Industrial Micro Host , Developer & Educational Kit K135

Descrição

M5STACK CoreMP135 com STM32MP135D , Linux Industrial Micro Host , Developer & Educational Kit K135

Produto Lacrado de Fábrica

Product Highlights

Desenvolvido com base em ESP32, suporta WiFi @ 16M Flash, 8M PSRAM

Câmera integrada, sensor de proximidade, alto-falante, indicador de energia, RTC, amplificador I2S, microfone duplo, tela sensível ao toque condensador, botão liga/desliga, botão reset, giroscópio

Slot para cartão TF

Vidro de alta resistência

Suporta funções OTG e CDC

Gerenciamento de energia AXP2101, design de baixo consumo de energia

Plataformas de programação suportadas: Arduino, UIFlow

Na Caixa

1 × NúcleoS3

1 × DinBase

Aplicações

Desenvolvimento de IoT

Desenvolvimento de vários projetos DIY

Sistema de controle residencial inteligente

Sistema de controle de automação industrial

Specification

Resources Parameters

MCU ESP32-S3@Xtensa LX7, 16MFLASH AND 8M-PSRAM, WIFI, OTGCDC functions

Touch the IPS LCD screen 2.0″@320*240 ILI9342C

Camera GC0308@30 megapixels

Proximity sensors LTR-553ALS-WA

Power management chip AXP2101

Six-axis attitude sensor BMI270

magnetometer BMM150

RTC BM8563

Speaker 16bits-I2S power amplifier chip AW88298@1W

Audio decoding chip ES7210, dual microphone inputs

Product Size 54 x 54 x 16mm

Package Size 101x64x34mm

Product Weight 73.3g

Package Weight 97.8g

Pin Map

LCD Screen & TF Card

LCD Pixel:320×240 TF cards support up to 16GB

ESP32S3 Chip GPIO35 GPIO37 GPIO36 GPIO3 GPIO15 AXP2101_DO1

ILI9342C MISO MOSI SCK CS RST BL

ESP32S3 Chip GPIO35 GPIO37 GPIO36 GPIO4

TF Card MISO MOSI SCK CS

Camera

ESP32S3 Chip GPIO12 GPIO11 AW9523B_P1_0 GPIO45 GPIO46 GPIO38

GC0308 SDA SCL CAM_RST CAM_PCLK CAM_VSYNC CAM_HREF

CAP.TOUCH (I2C Addr: 0x58)

ESP32S3 chip GPIO12 GPIO11 AW9523B_P1_2 AW9523B_P0_0

FT6336U SDA SCL INT RST

Microphone & amplifier

ESP32S3 Chip GPIO12 GPIO11 AW9523B_P1_3 AW9523B_P0_2 GPIO34 GPIO33 GPIO13

ES7210(0x40) SDA SCL AW_INT AW_RST I2C_BCK I2C_WCK I2C_DATO

AW88298(0x36) SDA SCL

AXP Power Led

AXP2101 AXP_CHGLED

Red LED Vcc

RTC

ESP32S3 Chip GPIO12 GPIO11 AXP2101_WAKEUP

BM8563 SDA SCL INT

IMU (3-axis gyroscope + 3-axis accelerometer)

ESP32S3 Chip GPIO12 GPIO11

BMI270&BMM150 SDA SCL

Internal I2C connection

ESP32S3 Chip GPIO12 GPIO11

BMI270&BMM150 SDA SCL

AXP2101 SDA SCL

BM8563 SDA SCL

ES7210 SDA SCL

AW88298 SDA SCL

M5CoreS3 M-BUS Schematic diagram

Related Links

esp32-s3

LTR-553ALS-WA

GC0308

ES7210

BMM150

BMI270

BM8563

AXP2101

AW88298

Schematic

Complete schematic pdf
