Descrição

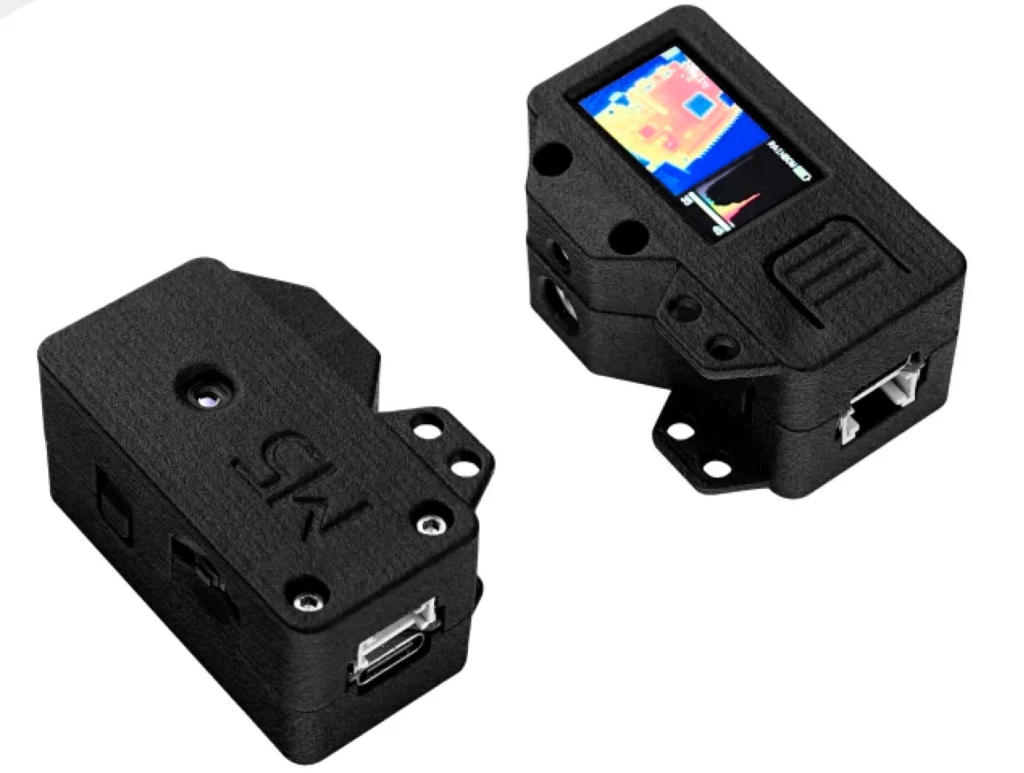

M5STACK M5StickT2 ESP32 Thermal Camera Development Kit (Lepton 3.0) , K016-T2
Produto Lacrado de Fábrica
Product Highlights
Baseado em ESP32
Material da caixa: Nylon Impressão 3D
FLIR Lepton 3.0
IMU de 6 eixos integrado, microfone
Botões e codificador de discagem
LCD IPS (1,14 polegadas)
bateria de polímero de lítio embutida
Interface GROVE/4P HY2.0
Na Caixa
1x M5StickT2
1x USB tipo C (20 cm)
Aplicações
Verificação de falha no motor do carro
Teste de vedação de isolamento de desumidificação de edifícios
Rachadura refratária da parede interna do forno industrial
Observação externa de animais à noite
M5StickT2 é uma câmera térmica infravermelha elegante e compacta projetada para medição precisa de temperatura.
Ela possui o avançado núcleo de câmera infravermelha de onda longa (LWIR) FLIR Lepton 3.0, fornecendo uma imagem nítida e estável com uma resolução efetiva de 160 * 120.
Como um sensor infravermelho sem contato que cobre uma grande área, ela fornece uma excelente solução para aplicações de monitoramento de temperatura.
O principal chip de controle do M5StickT2 é o ESP32 da Espressif, que não só oferece suporte Wi-Fi integrado, mas também oferece velocidades de computação impressionantes de até 240 MHz.
Isso garante uma saída de imagem perfeita com uma alta taxa de quadros de 7 FPS e superior.
A tela de 1,14 polegadas com resolução de 135 * 240 permite fácil visualização de imagens térmicas. M5StickT2 vem equipado com uma ampla gama de recursos de hardware.
Inclui uma unidade de medição inercial (IMU) de 6 eixos integrada para detecção de movimento, um microfone digital para entrada de áudio e um chip de gerenciamento de energia para otimizar o uso da bateria.
Falando em bateria, o dispositivo incorpora uma bateria de 300mAh para portabilidade conveniente.
Para operação interativa, o M5StickT2 fornece dois botões programáveis e um codificador rotativo, oferecendo controle intuitivo e opções de personalização.
Para expandir as capacidades do dispositivo, uma interface HY2.0 de 4 pinos com suporte I2C está disponível na parte inferior, permitindo aos usuários conectar periféricos e sensores adicionais.
O corpo do M5StickT2 é impresso em 3D usando filamento de nylon preto de alta qualidade, garantindo durabilidade e uma aparência elegante.
Além disso, possui um orifício para parafuso M3 e um orifício para parafuso de 1/4″ na parte inferior, facilitando a montagem em várias configurações.
Operação do interruptor de alimentação:
Ligar: pressione e segure o botão liga / desliga por 2 segundos
Desligar: pressione rapidamente o botão liga / desliga por 6 segundos
Uso
Pressione o botão reset para ligar.
A tela de exibição padrão é o modo de exibição RGB. O lado esquerdo é a imagem da temperatura, o canto superior direito é o display de potência e o lado inferior direito é o histograma e a faixa de temperatura.
A faixa de temperatura é ajustada automaticamente com a temperatura alvo.
O alvo padrão rastreia automaticamente a temperatura máxima.
Pressione o botão no lado direito da fuselagem (botão B) para alternar o modo de rastreamento (valor mínimo/centro/máximo), pressione o botão A na frente da fuselagem para alternar o modo de exibição de imagem (CINZA/DOURADO/ARCO-ÍRIS / IRONBLACK / RGB).
O codificador de discagem controla a sensibilidade da tela (ajusta a temperatura da tela e a gama de cores) e pressione longamente o botão reset por 6 segundos para desligar.
Lepton 3.0 Parameter
Parameter /
Effective Pixels 160*120
Field of view 56°
Fast imaging time 500ms
Effective Frame Rate 8.7Hz
Input Clock 25MHz
Pixel Size 12μm
Low operating power 150 mW (operating), 650 mW (during shutter event), 5 mW (standby)
Scene Dynamic Range Low Gain Mode: -10 to 400°C; High Gain Mode: -10 to 140°C
Spectral Range 8 to 14µm
Thermal Sensitivity 50 mK(0.050°C)
Optimum Temperature Range -10°C to +80°C
Specification
Resources Parameter
ESP32 240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi
Flash Memory 4MB
Power Input 5V @ 500mA
Port TypeC x 1, GROVE(I2C+I/0+UART) x 1
LCD screen 1.14 inch, 135*240 Colorful TFT LCD, ST7789
Button Custom button x 2
MEMS MPU6886
MIC SPM1423
Power Manager AXP192
Battery 300 mAh @ 3.7V
Antenna 2.4G 3D Antenna
Thermal Lepton 3.0
Encoder Dial encoder
Operating Temperature 0°C to 60°C
Net weight 26g
Gross weight 82g
Product Size 48*30*29mm
Package Size 144*44*43mm
Case Material Plastic ( PC )
