Descrição

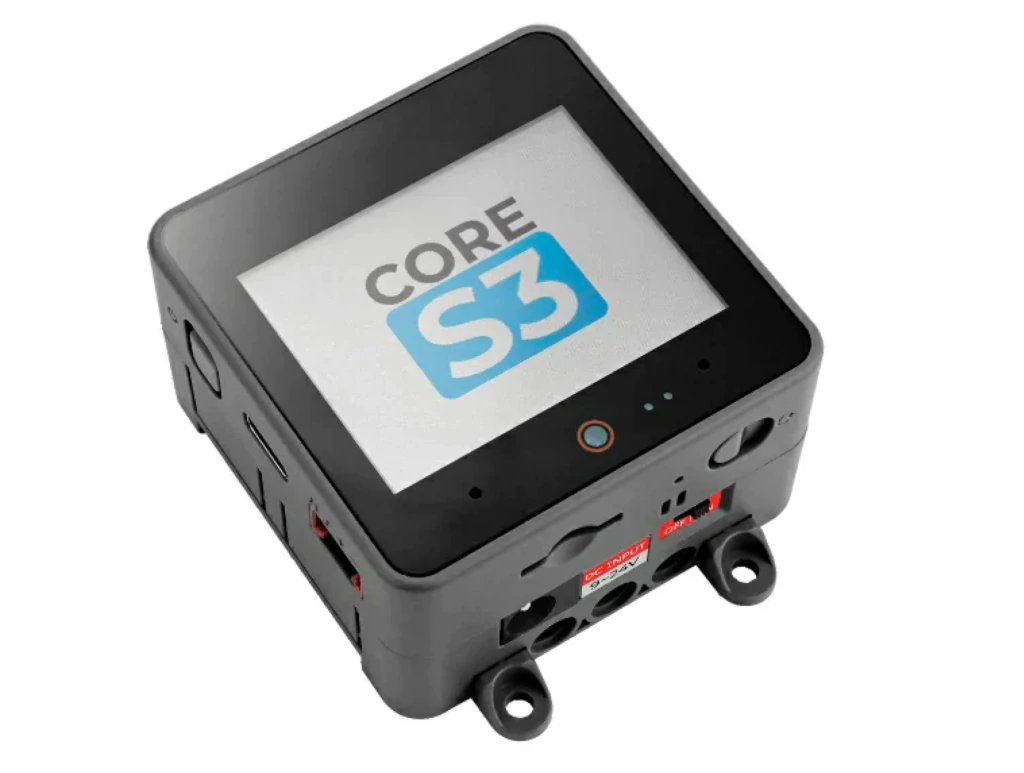

M5STACK CoreS3 ESP32S3 loT Development Kit , K128
Produto Lacrado de Fábrica
Product Highlights
Desenvolvido com base em ESP32, suporta WiFi @ 16M Flash, 8M PSRAM
Câmera integrada, sensor de proximidade, alto-falante, indicador de energia, RTC, amplificador I2S, microfone duplo, tela sensível ao toque condensador, botão liga/desliga, botão reset, giroscópio
Slot para cartão TF
Vidro de alta resistência
Suporta funções OTG e CDC
Gerenciamento de energia AXP2101, design de baixo consumo de energia
Plataformas de programação suportadas: Arduino, UIFlow
Na Caixa
1 × CoreS3
1 × DinBase
Aplicações
Desenvolvimento de IoT
Desenvolvimento de vários projetos DIY
Sistema de controle residencial inteligente
Sistema de controle de automação industrial
CoreS3 é a terceira geração da série M5Stack Core.
Alimentado pela solução ESP32-S3 , este kit possui um processador Xtensa LX7 dual-core rodando a 240 MHz. CoreS3 vem equipado com funcionalidade Wi-Fi integrada, permitindo conectividade perfeita. Possui 16 MB de memória flash integrada e 8 MB de PSRAM, proporcionando amplo espaço para armazenamento de programas.
CoreS3 oferece opções de programação convenientes através de sua interface TYPE-C, suportando funções OTG e CDC. Isso permite fácil conexão com dispositivos USB externos e atualização de firmware sem complicações. O CoreS3 possui uma tela IPS de toque capacitivo de 2,0 polegadas, protegida por material de vidro de alta resistência. Além disso, uma câmera GC0308 de pixel de 30W está integrada na parte inferior da tela, acompanhada por um sensor de proximidade LTR-553ALS-WA para funcionalidades aprimoradas. O gerenciamento de energia é feito pelo chip central de gerenciamento de energia AXP2101, empregando um loop de controle de fluxo de energia de 4 vias para distribuição de energia eficiente. O design geral enfatiza o baixo consumo de energia. O CoreS3 também possui um sensor de atitude de 6 eixos BMI270 e um magnetômetro BMM150 para detecção precisa de movimento. Com o slot de cartão TF (microSD) integrado e o chip BM8563 RTC, as funções de tempo preciso e de despertar com temporizador estão disponíveis imediatamente.
A saída de som no CoreS3 é otimizada com o chip amplificador de potência I2S de 16 bits de alta fidelidade AW88298, acompanhado por um alto-falante integrado de 1W para reprodução de áudio nítido. Para entrada de som, o kit incorpora o chip de decodificação de áudio ES7210 e entrada dupla para microfone. A lateral do dispositivo inclui um botão liga / desliga independente e um botão de reinicialização (RST), complementados por um circuito de atraso autoconstruído. Ao manter pressionado o botão de reinicialização, os usuários podem entrar facilmente no modo de download do programa. O kit CoreS3 vem com a Base DinBase, oferecendo opções convenientes para fixação em trilho Din, parede e parafuso. Ele pode ser alimentado por uma bateria externa DC 12V (suporta 9 ~ 24V) ou uma bateria interna de lítio de 500mAh. O DinBase também oferece vários protocolos locais para os usuários personalizarem e expandirem seus projetos. CoreS3 é a escolha ideal para desenvolvimento de IoT, desenvolvimento de vários projetos DIY, sistemas de controle residencial inteligente e sistemas de controle de automação industrial.
Specification
Resources Parameters
MCU ESP32-S3@Xtensa LX7, 16MFLASH AND 8M-PSRAM, WIFI, OTGCDC functions
Touch the IPS LCD screen 2.0″@320*240 ILI9342C
Camera GC0308@30 megapixels
Proximity sensors LTR-553ALS-WA
Power management chip AXP2101
Six-axis attitude sensor BMI270
magnetometer BMM150
RTC BM8563
Speaker 16bits-I2S power amplifier chip AW88298@1W
Audio decoding chip ES7210, dual microphone inputs
Product Size 54 x 54 x 16mm
Package Size 101x64x34mm
Product Weight 73.3g
Package Weight 97.8g
Pin Map
LCD Screen & TF Card
LCD Pixel:320×240 TF cards support up to 16GB
ESP32S3 Chip GPIO35 GPIO37 GPIO36 GPIO3 GPIO15 AXP2101_DO1
ILI9342C MISO MOSI SCK CS RST BL
ESP32S3 Chip GPIO35 GPIO37 GPIO36 GPIO4
TF Card MISO MOSI SCK CS
Camera
ESP32S3 Chip GPIO12 GPIO11 AW9523B_P1_0 GPIO45 GPIO46 GPIO38
GC0308 SDA SCL CAM_RST CAM_PCLK CAM_VSYNC CAM_HREF
CAP.TOUCH (I2C Addr: 0x58)
ESP32S3 chip GPIO12 GPIO11 AW9523B_P1_2 AW9523B_P0_0
FT6336U SDA SCL INT RST
Microphone & amplifier
ESP32S3 Chip GPIO12 GPIO11 AW9523B_P1_3 AW9523B_P0_2 GPIO34 GPIO33 GPIO13
ES7210(0x40) SDA SCL AW_INT AW_RST I2C_BCK I2C_WCK I2C_DATO
AW88298(0x36) SDA SCL
AXP Power Led
AXP2101 AXP_CHGLED
Red LED Vcc
RTC
ESP32S3 Chip GPIO12 GPIO11 AXP2101_WAKEUP
BM8563 SDA SCL INT
IMU (3-axis gyroscope + 3-axis accelerometer)
ESP32S3 Chip GPIO12 GPIO11
BMI270&BMM150 SDA SCL
Internal I2C connection
ESP32S3 Chip GPIO12 GPIO11
BMI270&BMM150 SDA SCL
AXP2101 SDA SCL
BM8563 SDA SCL
ES7210 SDA SCL
AW88298 SDA SCL
M5CoreS3 M-BUS Schematic diagram
Related Link
esp32-s3
LTR-553ALS-WA
GC0308
ES7210
BMM150
BMI270
BM8563
AXP2101
AW88298
Schematic
Complete schematic pdf
