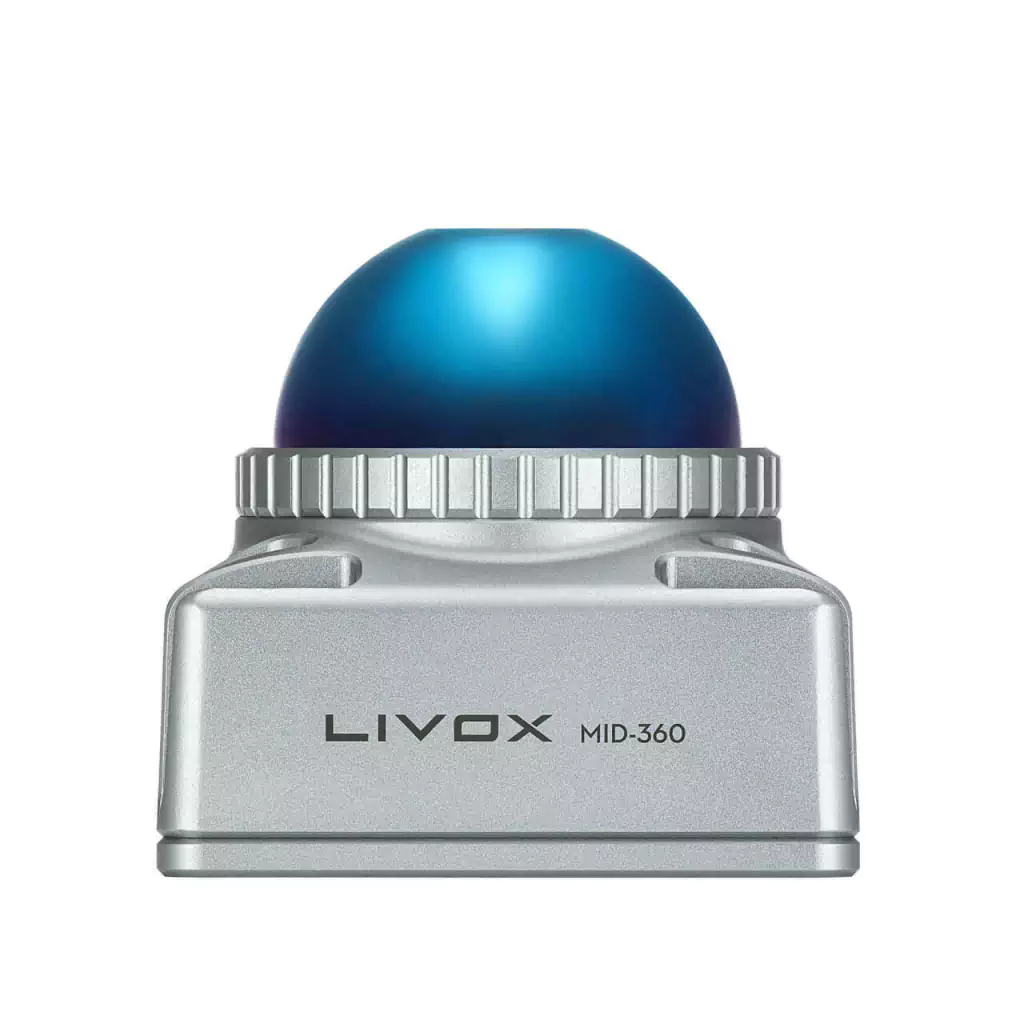

LIVOX TECH MID-360 LiDAR

Descrição

LIVOX TECH MID-360 LiDAR

Produto Lacrado de Fábrica

Product Highlights

Faixa de detecção: 40m @ 10% de refletividade

FOV: 360° (horizontal) x 59° (vertical)

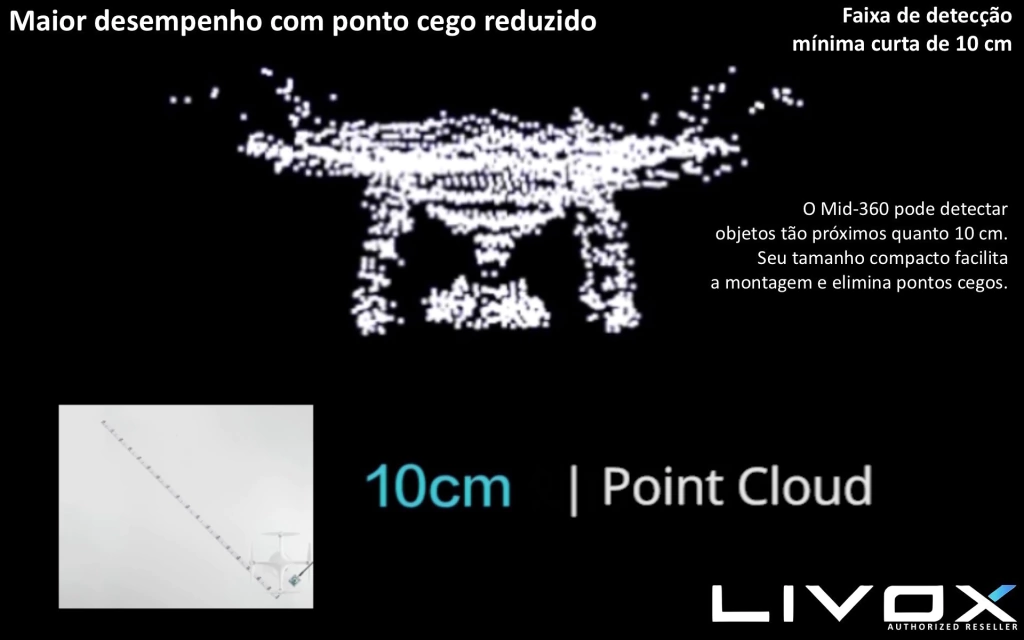

Zona cega a curta distância: 10 cm

Na Caixa

Livox Mid-360 × 1

Optical Window Cleaning Cloth × 1

L-Shaped Hex Screwdriver × 1

M3 Screws Package × 1

Livox three-wire aviation connector 1,5 mts × 1(Uma extremidade é um conector fêmea M12 e a outra consiste em conectores de alimentação, Ethernet e cabos funcionais.)

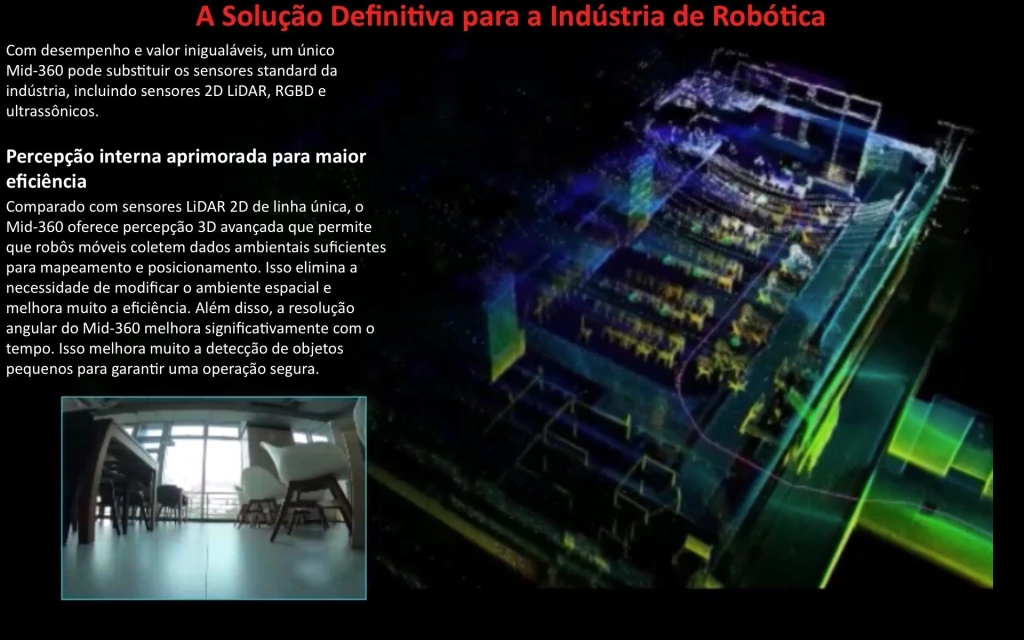

O Livox Mid-360 é um sensor LiDAR de alto desempenho que pode ser usado para várias aplicações, incluindo veículos guiados automaticamente, robótica, cidades inteligentes e outros campos, e suporta a realização de mapeamento, posicionamento, reconhecimento, prevenção de obstáculos e outras funções.

O Livox Mid-360 pode detectar objetos a até 0,1 metros de distância e tem um alcance de detecção de até 100 metros.

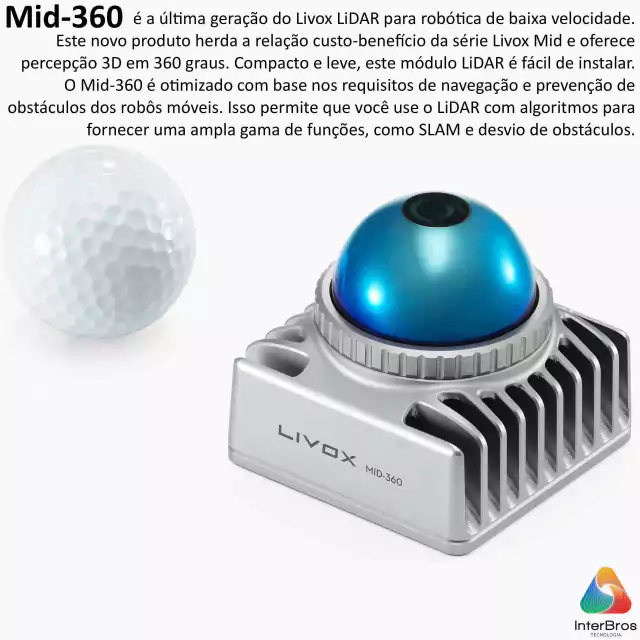

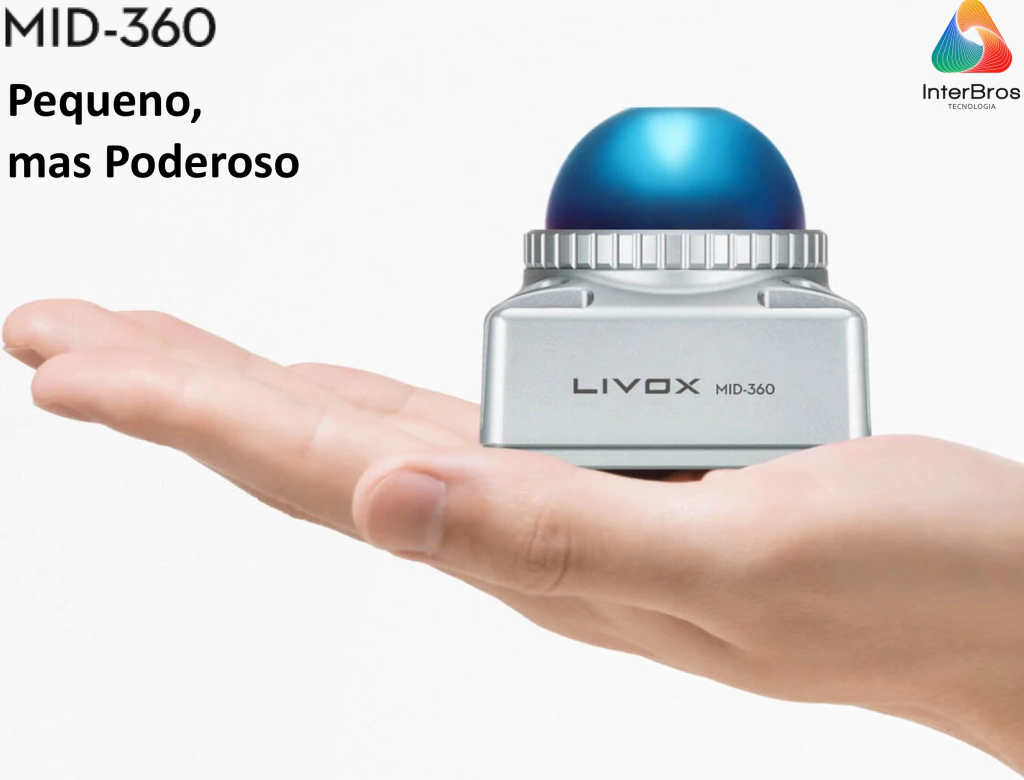

Design compacto: O Mid-360 apresenta um design compacto com tamanho semelhante a uma bola de tênis e peso de apenas 265 g, o que o torna mais adequado para a realização de mapeamento e desvio de obstáculos em robôs de pequena escala.

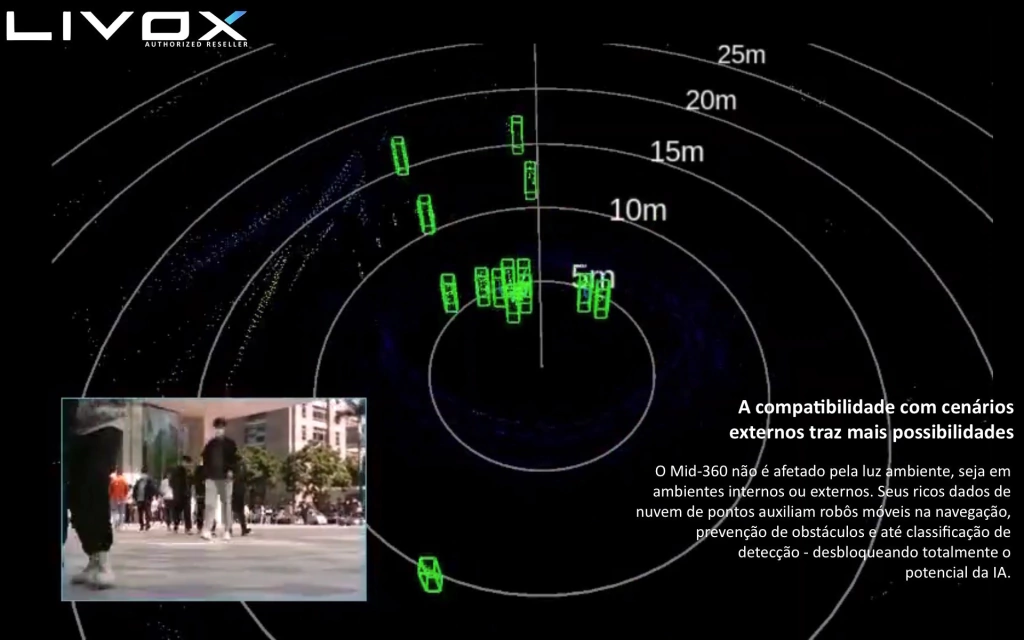

FOV Amplo: O FOV de Mid-360 é de 360° na horizontal e 59° no máximo na vertical. O FOV amplo permite que o Mid-360 detecte objetos ao redor com mais eficiência.

Alta precisão angular: com um design de sistema opto-mecânico avançado, o Mid-360 possui um alcance de detecção aumentado e maior densidade e cobertura de nuvens de pontos. Além disso, o Mid-360 possui tecnologias de varredura repetitiva e não repetitiva. Os usuários podem mudar para a tecnologia de digitalização conforme necessário para capturar mais detalhes.

Alta confiabilidade: o Mid-360 oferece confiabilidade aprimorada, pois o design funciona normalmente sem girar dispositivos eletrônicos internos, como o transmissor e o receptor. Além disso, o Mid-360 alcançou uma classificação IP67 à prova d’água e poeira (excluindo acessórios como os cabos). Tem uma faixa de temperatura de operação de -20° a 55° C (-4° a 131° F). Ele também atende aos requisitos de teste para vibração aleatória na seção 4.1.2.4 da GB/T 28046.3-2011 (China continental) e ISO 16750-3:2007 (fora da China continental).

Módulo IMU integrado: O Mid-360 é incorporado com um acelerômetro de 3 eixos e um giroscópio de 3 eixos. Os usuários ativam ou desativam o envio de informações por meio do Livox Viewer 2 ou Livox SDK 2. O Mid-360 envia informações a 200 Hz.

Livox Viewer 2 de fácil utilização: O Livox Viewer 2 é um software especialmente projetado para sensores Livox LiDAR. Ele exibe e registra dados de nuvens de pontos em tempo real, reproduz vídeos de nuvens de pontos e analisa dados de nuvens de pontos 3D. Os usuários podem definir os parâmetros do produto e calibrar extrínsecos usando o Livox Viewer 2. A interface simples facilita o uso.

Open Source Livox SDK 2: Um kit de desenvolvimento de software (SDK) é fornecido para ajudar a desenvolver aplicativos personalizáveis usando os dados adquiridos dos dados da nuvem de pontos. Livox SDK 2 suporta Windows/Linux/Mac OS/ROS.

Livox ROS Driver 2: Livox fornece drivers de código aberto para ROS1 e ROS2.

Specs

Basic Specs

Model

MID-360

Laser Wavelength

905 nm

Laser Safety¹

Class 1 (IEC60825-1:2014)(Eye Safety)

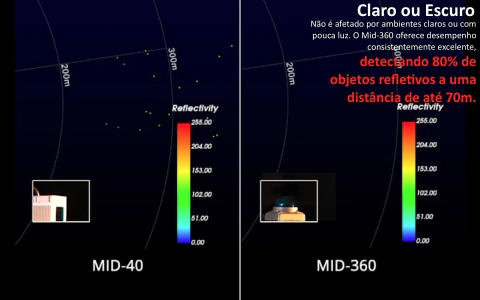

Detection Range (@ 100 klx)

40 m @ 10% reflectivity

70 m @ 80% reflectivity

Close Proximity Blind Zone²

0.1 m

FOV

Horizontal: 360°, Vertical: -7°~52°

Range Precision³ (1σ)

≤ 2 cm 4 (@ 10m)

≤ 3 cm 5 (@ 0.2m)

Angular Precision(1σ )

< 0.15º

Point Rate

200,000 points/s (first return)

Frame Rate

10 Hz (typical)

Data Port

100 BASE-TX Ethernet

Data synchronization:

IEEE 1588-2008 (PTPv2), GPS

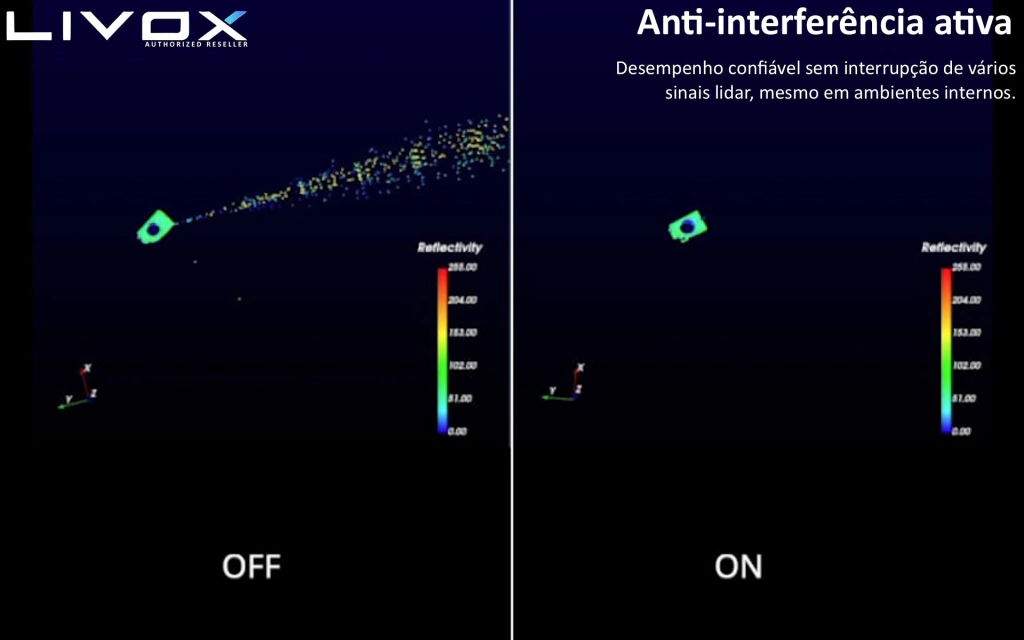

Anti-Interference Function

Available

False Alarm Rate (@ 100 klx) 6

< 0.01%

IMU

Built-in IMU Model: ICM40609

Operating Temperature

-4°F to 131°F (-20°C to 55°C)7

IP Rating

IP67

Power 8

6.5 W (average)

Power Supply Voltage Range

9 ~ 27 V DC

Dimensions

65×65×60 mm

Weight

265 g

Notes

[1] The divergence of the embedded laser is 25.2° (horizontal) × 8° (vertical), which was measured at full width at half maximum. The maximum power of the embedded laser may exceed 70 W. In order to avoid being injured by the laser, DO NOT disassemble Livox Mid-360.

[2] Target objects within 0.1 to 0.2 m from Mid-360 can be detected and point cloud data can be recorded. However, since the detection precision cannot be guaranteed, the data should be taken as a reference only.

[3] To detect objects having different reflectivities within the detection range, the accuracy of point cloud data of very few positions might decrease slightly.

[4] Tested in an environment at a temperature of 25° C (77° F) with a target object that has a reflectivity of 80% and is 10 meters away from Livox Mid-360.

[5] Tested in an environment at a temperature of 25° C (77° F) with a target object that has a reflectivity of 80% and is 0.2 meters away from Livox Mid-360. For target objects within 0.1 to 1 m away from the Mid-360, if they have a low reflectivity or are thin and tiny, the detection effect cannot be guaranteed. These objects include but are not limited to black foam and the surface of water or objects that have been polished, have a matte finish, thin lines, etc.

[6] The false alarm ratio of the noise created by the stray light in a test environment of 100 klx at a temperature of 25° C (77° F).

[7] The performance of Livox Mid-360 might slightly decrease in high-temperature or low-temperature environments, or environments with strong vibrations or heavy fog, etc. Besides, operating at a high temperature for an extended period of time may negatively affect performance and may lead to permanent damage to the product. It is recommended to apply extra heat dissipation measures to ensure that the temperature of the shell does not exceed 80° C (176° F). A high temperature will trigger the high-temperature protection mechanism, and Livox Mid-360 will issue a high-temperature warning. Livox Mid-360 will stop operating automatically if the temperature is too high.

[8] When the ambient temperature is from -20° C (-4° F) to 0° C (32° F), Livox Mid-360 will automatically enter self-heating mode, where the peak power may reach 14 W. Make sure to design the power supply reasonably to ensure the LiDAR sensor works normally.
