Descrição

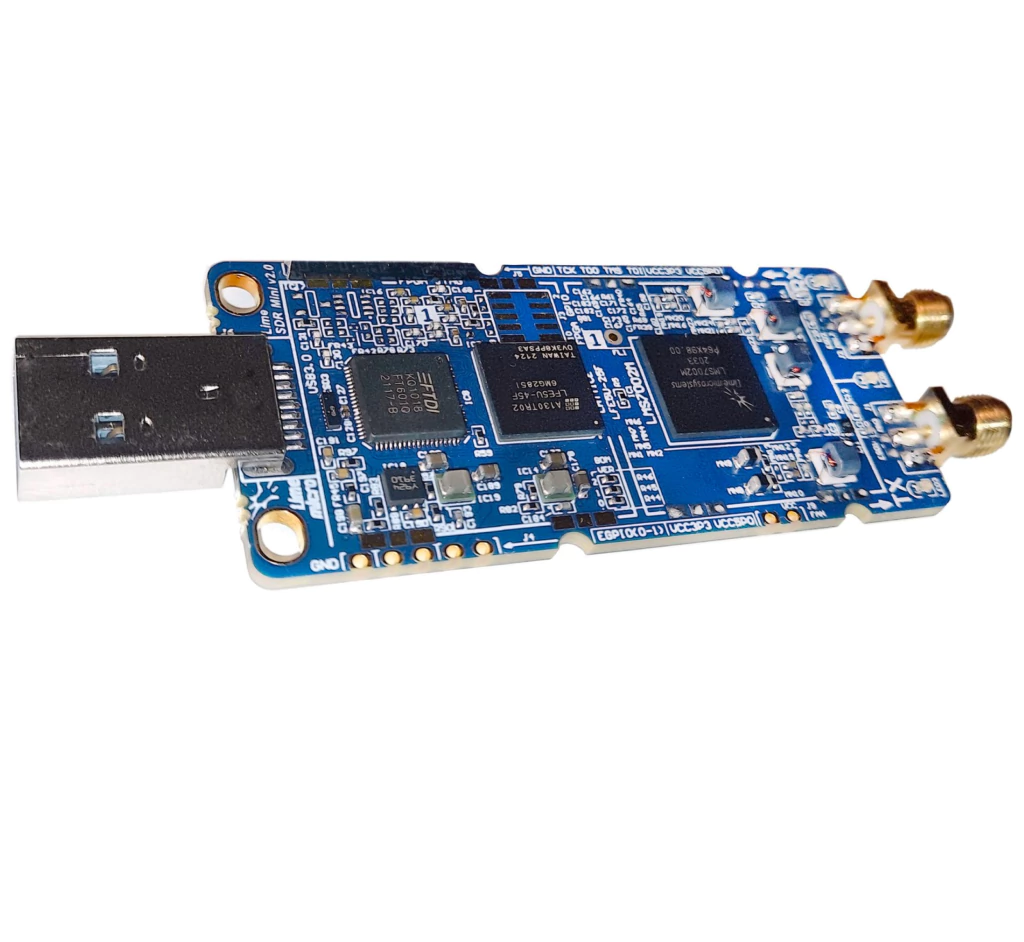

Lime Microsystems LimeSDR Mini 2.0
Produto Lacrado de Fábrica
LimeSDR Mini 2.0
Um rádio definido por software de stick USB aberto, full-duplex
O LimeSDR Mini 2.0 é um substituto atualizado para o LimeSDR Mini, uma plataforma de hardware para desenvolver e prototipar designs digitais e de RF de alto desempenho e lógica intensiva que usam um FPGA acoplado ao transceptor de RF LMS7002M da Lime Microsystems .
Adeus, LimeSDR e LimeSDR Mini
Desde que introduzimos o LimeSDR há mais de seis anos, e o LimeSDR Mini cerca de um ano depois, enviamos dezenas de milhares de unidades para engenheiros em todo o mundo para uso em tudo, desde estações terrestres de satélite até televisão digital .
Quer você seja um amador usando LimeSDR ou LimeSDR Mini para aprender sobre rádio definido por software, ou uma empresa integrando centenas de unidades em seu produto comercial, estamos entusiasmados com a amplitude e profundidade dos aplicativos LimeSDR Mini que você criou .
É por isso que tem sido especialmente difícil assistir a tudo isso parar no ano passado devido à escassez global de eletrônicos e chips.
Olá, LimeSDR Mini 2.0
Em vez de esperar indefinidamente e torcer para que a cadeia de suprimentos retroceda para um momento que provavelmente não veremos novamente em breve, voltamos à prancheta.
O resultado é o LimeSDR Mini 2.0 , um rádio definido por software com o mesmo formato do LimeSDR Mini original, o mesmo transceptor de RF LMS7002, mas um novo FPGA – o Lattice ECP5.
O ECP5 não apenas está mais prontamente disponível do que o Intel MAX10 FPGA usado no projeto anterior, mas também possui um amplo conjunto de ferramentas de código aberto e uma grande comunidade de desenvolvedores.
Código aberto
Temos orgulho da abertura do LimeSDR Mini 2.0. Antes de ir para a produção, vamos liberar os seguintes arquivos fonte:
Esquemas de placa
Layout da placa
Arquivos de fabricação (por exemplo, Gerbers, broca e arquivos de posicionamento de peças)
Gateware FPGA
software host
Documentação
Configuração da cadeia de ferramentas
Aplicações
A comunidade SDR tem usado os produtos Lime para uma ampla gama de aplicações, tais como:
Transmissão de TV digital amadora
estação terrestre de satélite
Transmitindo FM para a Internet
OreSat, o primeiro satélite do Oregon
Controlador e bloqueador de varredura de espectro para drones
Gerador de padrão de bits alinhado com o fluxo de dados SDR
Transmissão de áudio digital
Como o LimeSDR Mini 2.0 possui um FPGA com ainda mais portas lógicas do que seus predecessores, esperamos que o número e os tipos de aplicativos aumentem de acordo. Compartilharemos alguns exemplos à medida que a campanha avança.
Compatibilidade
O LimeSDR Mini 2.0 é compatível com o mesmo invólucro de acrílico e antenas do LimeSDR Mini original. Observe que o Lime AC Mini Case de terceiros não é compatível com o LimeSDR Mini 2.0, pois as alturas de alguns dos ICs no LimeSDR Mini 2.0 são ligeiramente diferentes das do LimeSDR Mini, o que faz com que o case não feche completamente.
Diagrama de bloco
Comparações
LimeSDR Mini 2.0 LimeSDR Mini LimeSDR HackRF One Ettus B200 Ettus B210 BladeRF x40 RTL-SDR
Transceptor de RF LMS7002M LMS7002M LMS7002M MAX5864, MAX2837, RFFC5072 AD9364 AD9361 LMS6002M RTL2832U
Alcance de frequ&eci
