Descrição

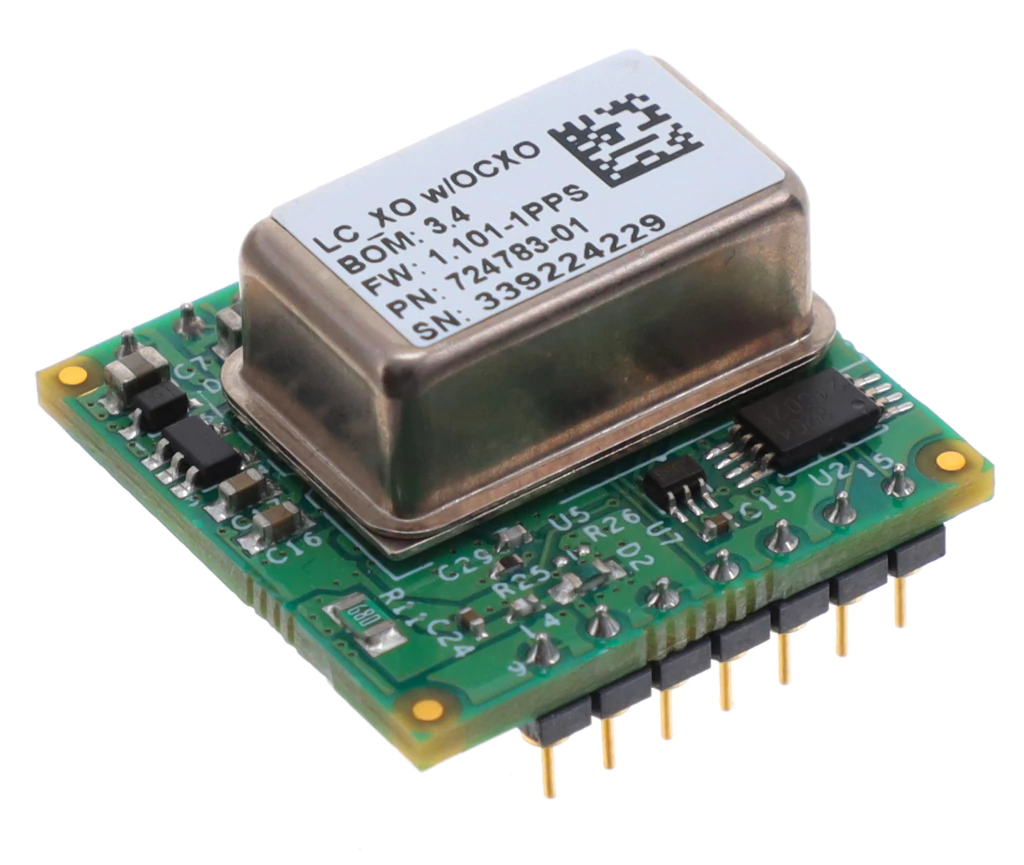

ETTUS RESEARCH Board Mounted GPSDO (OCXO) Recommended for USRP X300/X310 783173-01
Produto Lacrado de Fábrica
Este é um oscilador de cristal oven-controlled (GPSDO) disciplinado por GPS, compatível com USRP X300 ou X310. O GPSDO fornece uma referência de 10 MHz de alta precisão e um sinal de 1 PPS.
Isso permite que os desenvolvedores criem sistemas que atendam a aplicativos com requisitos rígidos de sincronização ou alinhamento de tempo global dentro de 50 segundos.
Especificações
1 PPS Accuracy
±50ns to UTC RMS (1-Sigma) GPS Locked
Holdover Stability
<±20µs over 3 hour period at +25C 1 PPS Output (OCXO Flywheel Generated) 3.3VDC CMOS RS-232 Control NMEA & SCPI-99 Control Commands, Integrated into UHD GPS Frequency L1, C/A 1574MHz GPS Antenna Active (5V compatible) or Passive GPS Receiver 50 Channels, Mobile, WAAS, EGNOS, MSAS capable Sensitivity Acquisition -142dBm, Tracking -168dBm TTFF Cold Start: <45 sec, Warm Start: 1 sec, Hot Start: 1 sec ADEV 1E-11 at 1s Warm Up Time / Stabilization Time <5 min at +25C to 1E-08 Accuracy Supply Voltage (Vdd) 3.3/5VDC Power Consumption 0.7W Max Operating Temperature 0C to +60C Storage Temperature -45C to 85C Oscillator Specifications Frequency Output 10MHz 10MHz Retrace ±2E-08 after 1 hour at 25C Frequency Stability Over Temperature (Unlock Condition) ±2.5E-08 Warm Up Time < 1 min at +25C Phase Noise at 10MHz 1Hz -75dBc/Hz 10Hz -110dBc/Hz 100Hz -132dBc/Hz 1kHz -142dBc/Hz 10kHz <-145dBc/Hz
