CubePilot Herelink 2.4GHz Long Range HD Video Transmission System V1.1 Controle Remoto + Autopilot-on-Module , HX4-06212

Descrição

CubePilot Herelink 2.4GHz Long Range HD Video Transmission System V1.1 Controle Remoto + Autopilot-on-Module

Produto Lacrado de Fábrica

Product Highlights

OEM: HX4-06212 (HX4-06210 & HX4-06211)

Link de dados, link de controle remoto e exibição de vídeo

Tecnologia PineSync baseada no processador S1

Resolução 720p@30fps ou 1080p@30/60fps

Brilho da tela de 1000 Nit

CubePilot Hex Technology

Banda de frequência de 2,4 GHz

Consumo de energia de 4 W

Conectores de antena MMCX

Atraso de vídeo de 110ms

Entrada de energia 7-12V

Luzes indicadoras

A7 + DSP SDR

Interface ETH

Micro USB

Slot SD

Na Caixa

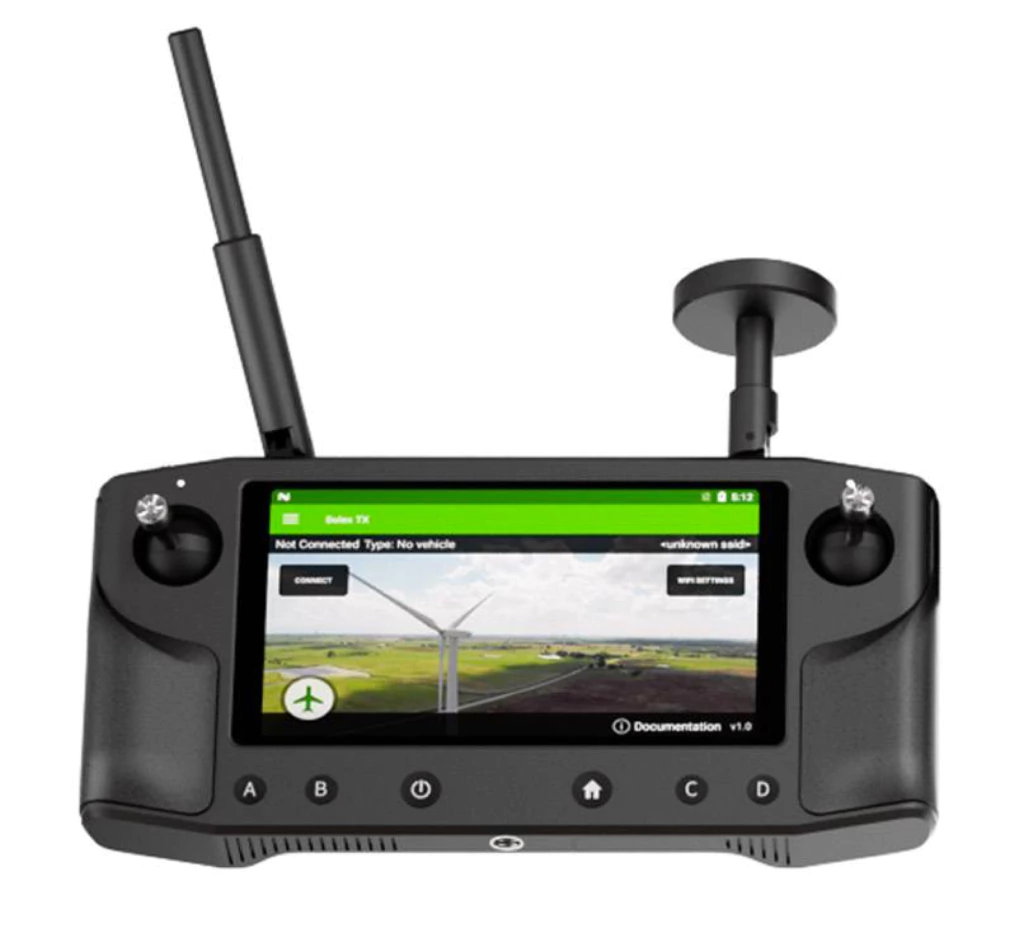

CONTROLADOR HERELINK 1.1

1x unidade controladora Herelink V1.1

1x antena omnidirecional Herelink

1x Antena direcional Herelink

2x Joystick controlador Herelink

1x cartão de dicas de configuração do Herelink

UNIDADE AÉREA HERELINK 1.1

1 unidade aérea Herelink HD V1.1

1 conjunto de anéis de silicone Herelink

2x Herelink Taoglas Antena

1x cartão de dicas de configuração do Herelink

1x placa de montagem Herelink

1x Cabo HDMI Herelink

1 conjunto de parafusos Herelink

1 conjunto de cabos Herelink

1x Ventilador Herelink

Especificações

Tamanho: 217×106,5×31mm (não inclui antenas externas e joy-sticks)

Distância de Transmissão: FCC 20km | CE / SRRC / MIC 12km

Memória: Unidade de ar LPDDR3 1GB | Controlador LPDDR3 2GB

SOC: 4 * Cortex A53, 2,2 GHz / 4 * Cortex A53, 1,4 GHz

Armazenamento: Unidade de ar EMMC: 4 GB | Controlador EMMC: 8G

Resolução da imagem: 720p-30fps | 1080p-30/60 fps

Sensibilidade de recebimento: -99dBm@20MHz BW

Processador: SoC – Pinecone S1

Banda de frequência: 2,4 GHz ISM

GPU: 4 Núcleos, Mali-T860

Atraso de vídeo: 110 ms

SDR: A7 + DSP

Recuperação: < 1s Peso: 536g CONTROLADOR HERELINK 1.1 Consumo de energia: O consumo médio de energia não excede 4W (apenas trabalho de transmissão de imagem, brilho médio da tela, WiFi desligado, GPS desligado) Remoto: Gimbals de efeito Hall com bastões removíveis x 2, roda de rolagem × 1, botão inferior × 6 com luz de fundo, botão superior × 1 (à direita) Antena Externa: Antena direcional (5dBi) *1 destacável, antena omnidirecional (2dBi) *1 destacável Antena embutida: antena wi-fi embutida, antena GPS embutida, interface de antena GPS externa Comunicação sem fio: Bluetooth/WIFI/GPS/terra de transmissão de mapa 2.4G Tela: 5,46 polegadas, 1080P, 16 milhões de cores, tela de toque capacitiva Interface: MicroUSB × 1, Micro SD × 1 (suporta no máximo 64 GB) Carregamento: Suporta carregamento atual da porta micro USB 5v 2A Luz indicadora: LED tricolor *2 (canto vertical e esquerdo) Áudio: alto-falante embutido × 1, microfone embutido × 2 Potência: Bateria Lipo de 4950 mAh integrada Brilho da tela: 1000nit UNIDADE AÉREA HERELINK 1.1 Micro USB: Usado para depuração e atualização, suporte ao modo OTG** (sem necessidade de alimentação externa para dispositivo USB)** Entrada de energia: Tensão de alimentação recomendada ~ 7V: mínimo 6V, máximo 12V e evite compartilhar BEC com servos Conector de antena MMCX 1, 2: Usado para transmissão de sinal e comunicação terrestre Interface ETH(suportado apenas pela unidade aérea 1.1: acesso ao dispositivo de protocolo de rede Luz indicadora 1,2: Usada para indicar o estado de emparelhamento e transmissão de vídeo Consumo de energia: O consumo médio de energia não excede 4W Fabricante: HEXAERO PTE LTD. / TECNOLOGIA HEX LIMITADA Slot SD(suportado apenas pela unidade Air 1.1: Para uso futuro Micro HDMI 1: entrada de sinal de vídeo da câmera (recomendado) Interface S.bus: Dual RCout, S.bus1 e S.bus2 Micro HDMI 2: Entrada de sinal de vídeo da câmera Botão: Usado para emparelhamento e redefinição de estado Largura de Banda do Sinal 20MHz / 10MHz Modelo: Unidade Aérea Herelink 1.1 Interface UART: 3.3V UART ID da FCC: 2A596-HX406210 Tamanho: 78,5 × 30 × 15 mm Classificação de tensão: 7-12V IC: 28413-HX406210 SKU: HX4-06210 Peso: 98g O Herelink HD Digital Video Transmission System V1.1 é uma solução completa para transmissão de vídeo HD de longo alcance. Trazido a você por Hex e ProfiCNC, a equipe que trouxe a você Pixhawk e o sistema de GPS The Cube. A unidade aérea Herelink 1.1 integra uma unidade de link de dados, link de controle remoto e unidade de exibição de vídeo em um dispositivo único, tornando um sistema de dispositivo complexo integrado e miniaturizado. Esta unidade VTX possui um alcance de transmissão de sinal de 20KM, até latência mínima de 110ms, duas entradas HDMI e suporta o formato de vídeo 720p 30fps, 1080p 30fps / 60fps. A Unidade Aérea usa entre 5-12v de energia de entrada e possui um único UART para conexão com o controlador de voo ou outros acessórios Mavlink. Agora atualizado com slot para cartão SD e porta Ethernet. O Herelink Controller 1.1 é um controlador de rádio de 2,4 GHz com uma tela integrada que permite aos usuários obter vídeo HD de longo alcance, telemetria e link de controle de até 20 km. Ele usa uma banda de 2,4 GHz em LTE por WIFI. Isso permite uma distância máxima de transmissão. Pretendia ter um alcance de 20 km na FCC e 12 km na CE. A grande tela de 5,5" exibe uma entrada de opções de controle, como imagens ao vivo, configuração do piloto automático por meio do controle QGround nativo ou outros aplicativos GCS baseados no sistema Mavlink. Tanto a unidade aérea quanto o controlador de rádio são holandeses com capas poderosas Pinecone S1 com 4 núcleos a 2,2 GHz e mais 4 núcleos adicionais a 1,4 GHz. Isso permite inúmeras possibilidades de uso de aplicativos e desenvolvimento futuro. Agora atualizado com uma tela mais brilhante de 1000 nit. CubePilot O que é o CubePilot? CubePilot é um empreendimento da Hex/Proficnc para fornecer um ecossistema de hardware e software integrado para a indústria de sistemas civis não tripulados em constante evolução. A equipe do CubePilot entende a diversidade de problemas que podem ser resolvidos usando Sistemas Não Tripulados. E que, tendo a capacidade de adequar o sistema para a aplicação, é possível tirar o melhor proveito dessa tecnologia de ponta. Com código aberto e a comunidade como alma, confiabilidade e qualidade como caráter, o CubePilot tem continuamente trazido hardware premium para o mercado. O ecossistema CubePilot atualmente consiste na linha Cube Autopilot servindo como o núcleo com uma variedade de acessórios e placas de transporte desenvolvidos com apoio maciço da comunidade e da indústria.
