Descrição

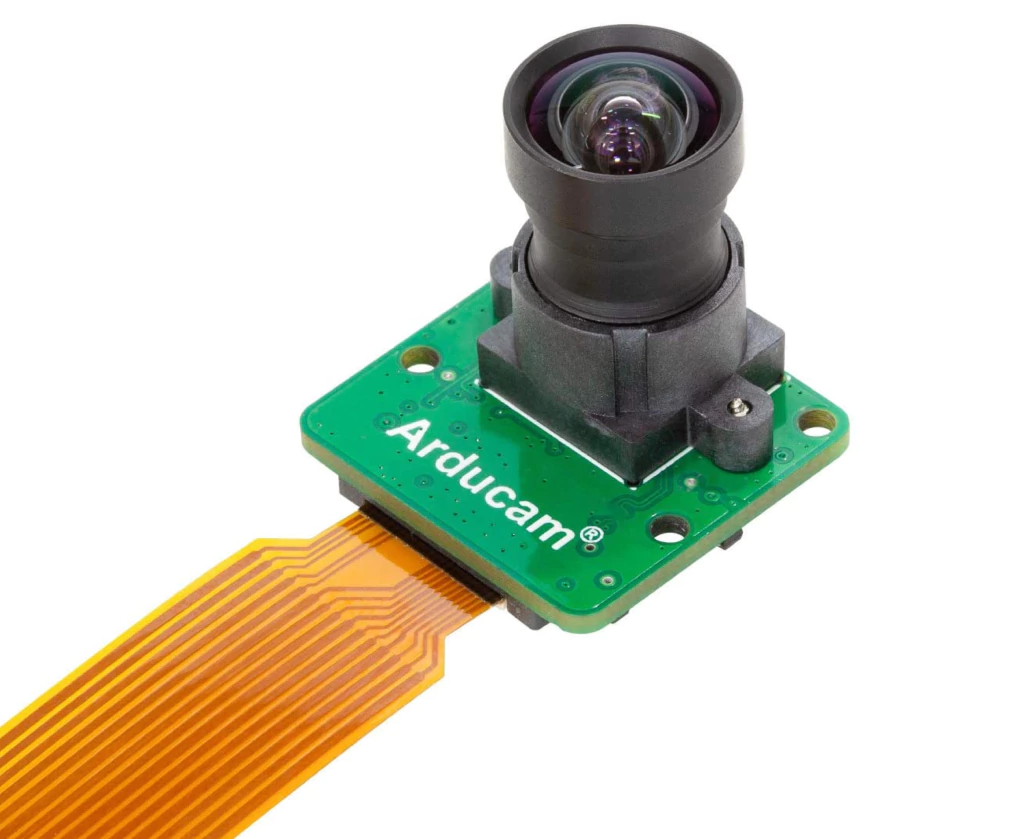

Arducam Mini High Quality Camera with M12 mount lens, 12.3MP 1/2.3″ 477P HQ Camera Module for NVIDIA® Jetson Nano/Xavier NX/AGX Orin/Orin Nano/Orin NX , B0251
Produto Lacrado de Fábrica
Fabricante: ArduCam
Product Highlights
Câmera de alta qualidade: adota um sensor de 1/2,3 ″ e 12 megapixels para imagens nítidas, máx. resolução fixa 4056 x 3040;
Câmera HQ de tamanho mini: Mini e leve: placa de câmera de 24 mm x 25 mm, tão pequena quanto o tamanho do módulo Raspberry Pi V2, montada em uma lente M12, perfeita para aplicações de câmera onde alta resolução é necessária, mas tamanho e peso são limitados, como modelo avião.
Mais que Ultra HD: vem com uma lente M12 de baixa distorção com FOV de 75°(H), que pode capturar imagens UHD enquanto mantém a realidade.
Ampla compatibilidade: projetado especialmente para Jetson Nano, Xavier NX e NVIDIA Orin NX/AGX Orin
Na Caixa
1 módulo de câmera de 12 MP com lente M12
1x150mm/5.9 polegadas cabo fpc de 15 pinos a 22 pinos
1x150mm/5.9 polegadas cabo fpc de 22 pinos a 22 pinos
Aplicações
Câmera UAV/Drones/FPV
Visão de máquina
Robótica
Reconhecimento facial
Detecção de defeitos
Câmera Arducam MINI de alta qualidade com lente de montagem M12, módulo de câmera HQ de 12,3 MP 1/2,3″ 477P para NVIDIA® Jetson Nano/Xavier NX/AGX Orin/Orin Nano/Orin NX
A Arducam lançou este módulo de câmera de tamanho pequeno para Jetson Nano/Xavier NX para fazer o módulo de câmera de alta qualidade funcionar em aplicações com limites de tamanho e peso.
É totalmente compatível com o tamanho do módulo Raspberry Pi V2, uma placa de câmera de 24 mm x 25 mm e uma lente de montagem M12 de baixa distorção.
Os clientes podem usar nativamente este módulo de câmera no Jetson Nano/Xavier NX com recursos de ISP de hardware.
Atualmente, o oficial da NVIDIA lançou a placa de desenvolvedor da série NVIDIA Jetson Orin.
Também adaptamos a câmera ao kernel NVIDIA Jetson Orin baseado nela.
Documentation
How to use the camera on NVIDIA Jetson Orin NX/AGX Orin
Datasheet.pdf
3D drawing_case.step
Notas
A embalagem contém conteúdo pequeno, mantenha-a longe do alcance das crianças para evitar ingestão acidental
Depois de receber o pacote, confirme se o conteúdo do pacote é consistente com a descrição
Nenhuma placa SBC está incluída no pacote
Specifications
Camera
Still Resolution 12.3 Megapixels
Video Modes NVIDIA Jetson Nano/Xavier NX/Orin NX/Orin Nano/AGX Orin: L4t 32.x: 4032×3040@30fps, 3840×2160@30fps, 1920×1080@60fps L4t 35.x: 4032×3040@20fps, 3840×2160@30fps, 1920×1080@60fps
Sensor Resolution 4056 x 3040 pixels
Sensor image area 6.287mm x 4.712 mm (7.9mm diagonal)
Pixel Size 1.55 µm x 1.55 µm
Optical Size 1/2.3″
IR Sensitivity Integral IR-cut Filter, visible light only
Lens
Focus Type Manual Focus
Focal Length 3.9mm
F.NO F2.8
Field of View(FOV) 88°(D)×75°(H)
Lens Mount M12
Electrical & Mechanical
Camera Board Size 25 × 24mm
★KERNEL CAMERA DRIVER USED
This camera relies on kernel drivers to work – one kernel version, one camera driver. Note on supported Nvidia Jetson Boards and Jetpack versions, please refer to Supported JetPack Version for Different NVIDIA Jetson Platforms to ensure compatibility.
★ SUPPORTED PLATFORM DISCLAIMER
This camera is specifically designed for the official NVIDIA® Jetson™ Developer Kit by default and does not support third-party carrier boards.
★ADDITIONAL ACCESSORY INSTRUCTIONS
The 22-22 pin FPC Cable is included in the package. But please note that: If you are using an AGX Orin, an additional camera adapter (B0473) is required.
Lens Options
SKU
LN059
LN036
LN058
LN024
LN053
LN033
LN069
LN064
LN056 LN031
Part No
M17350H08
M2025ZM02
M231250H03
M2306ZM13
M23390H08
M23356H09
M23270H10
M23325H12
M23272M14
M25156H18
Optical Format 1/2.3′ 1/2.3′ 1/2.3” 1/2.3” 1/2.3” 1/2.3” 1/2.3” 1/2.3” 1/2.3” 1/2.3′
EFL(mm) 35.00 25.00 12.50 6.00 3.90 3.56 2.70 3.25 2.27 1.56
BFL(mm) 5.50 5.20 2.11 7.56 4.49 5.92 4.97 4.10 3.01 4.30
Construction 5G 6G 6G+IR 6G+IR 6G+IR 4G3P+IR 5G2P+IR 7G+IR 8G+IR 6G+IR
F/NO 3.0 2.0 2.35 2.0 2.8 2.5 2.8 2.2 2.5 2.0
HFOV on 1/2.3‘’ Cam 8° 20° 30° 50° 75° 90° 100° 120° 140° 180°
IR filter No IR filter No IR filter 650 IR filter 650 IR filter 650 IR filter 650 IR filter 650 IR filter 650 IR filter 650 IR filter 650 IR filter
MOD 0.35m 0.20m 0.30m 0.30m 0.30m 0.20m 0.30m 0.30m 0.20m 0.20m
Size(mm)
22x 29.3 17 x 21 14 x 22.72 16x 16.41 14x 18.67 14x 16.3 16x 18.43 17x 19 17.2x 22 20x 17.3
Lentes , Kit com 10 lentes:
The M12 Lens kit for the HQ Camera module, please check LK003, 6 lenses are included.
Documentation
How to use the camera on NVIDIA Jetson Orin NX/AGX Orin
Datasheet.pdf
3D drawing_case.step
