Descrição

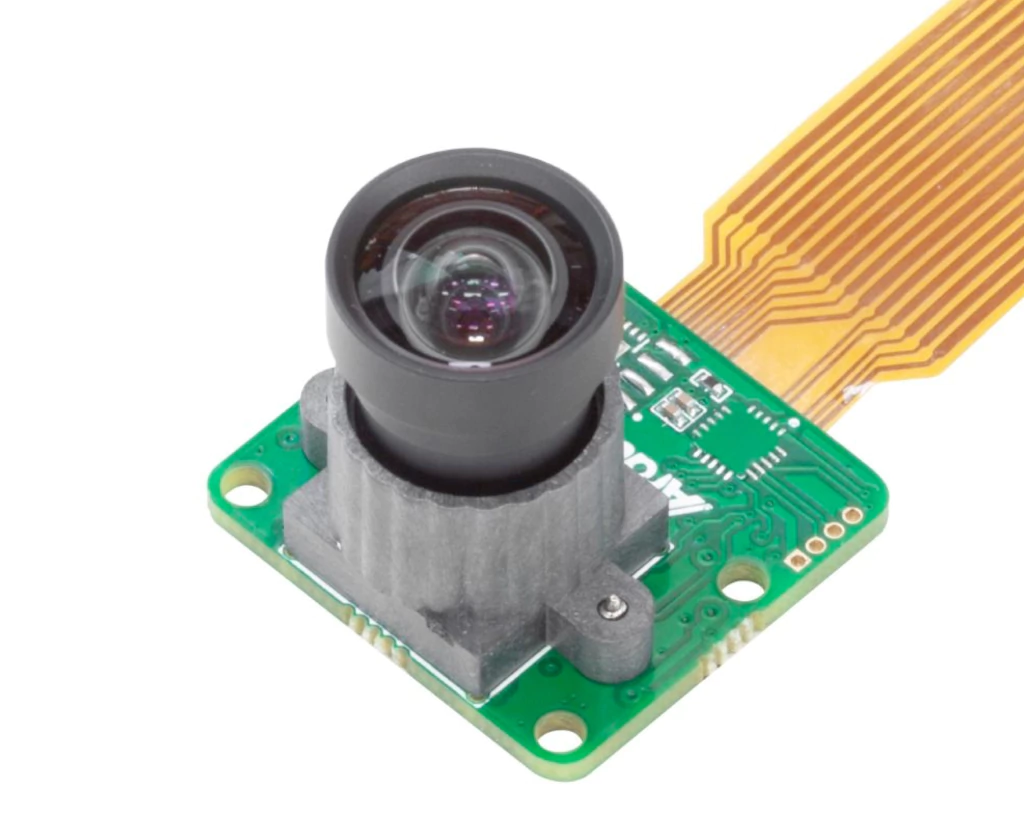

Arducam 12MP 477P Mini High Quality Camera Module , for Raspberry Pi and Pi zero , B0262
Produto Lacrado de Fábrica
Fabricante: ArduCam
Product Highlights
Resolução mais alta: até 12,3 MP, com base no sensor de alta resolução de 12 MP
Tipo de obturador: obturador de enrolar colorido
Sensibilidade IR: Filtro de corte IR integral, somente luz visível
Nativo do Raspberry Pi: Não há necessidade de instalar driver adicional para esta câmera
Lente substituível: Várias opções de lentes M12
Verifique a versão do Jetson ORIN Nano e ORIN NX SKU: B0251
+ Verifique a versão do Jetson ORIN Nano e ORIN NX SKU: B0249 , B0240
Visão geral
É hora de aproveitar uma atualização suave para sua câmera 8MP IMX219 para a câmera 12MP HQ, ou aliviar o estresse do volumoso Módulo de Câmera de Alta Qualidade Raspberry Pi!
Este módulo de câmera Arducam 12MP para Raspberry Pi tem o mesmo tamanho de placa de câmera e furos de montagem que o Módulo de Câmera Raspberry Pi V2, então nenhuma modificação importante de hardware é necessária para abandonar sua 8MP IMX219 e adotar a Arducam.
Aplicações com restrições de espaço e peso, como drones, também se beneficiam desta câmera, porque ela mantém o mesmo desempenho do imager e os mesmos comandos de controle da Câmera de Alta Qualidade Raspberry Pi oficial, ao mesmo tempo em que oferece um tamanho muito menor e peso mais leve, bem como lentes M12 intercambiáveis.
Aplicações
Câmera UAV/Drones/FPV
Visão de Máquina
Robótica
Reconhecimento facial
Detecção de defeitos, etc.
Especificações
Câmera
Resolução ainda 12,3 megapixels
Modos de vídeo 2028 × 1080p50, 2028 × 1520p40 e 1332 × 990p120
Resolução do sensor 4056 x 3040 pixels
Área de imagem do sensor 6,287 mm x 4,712 mm (diagonal de 7,9 mm)
Tamanho do pixel 1,55 µm x 1,55 µm
Tamanho Óptico 1/2,3″
Sensibilidade IR Filtro de corte infravermelho integral, somente luz visível
Plataforma Suportada Raspberry Pi 5/4B/3B+/3/2/CM3/CM4/Zero W/Zero 2 W
Lente
Tipo de foco Foco manual
Distância focal 3,9 mm
F.NÃO F2.8
Campo de visão (FOV) 88°(P)×75°(A)
Montagem de lente M12
Elétrica e Mecânica
Tamanho da placa da câmera 25 × 24 mm
Pacote incluindo
1 módulo de câmera colorida de 12,3 MP com lente de montagem M12 de distância focal de 3,9 mm
1 x cabo FPC de 15 pinos para 22 pinos de 150 mm/5,9 polegadas
1 x cabo de câmera de 150 mm/5,9 polegadas e 22 pinos
Observação
A placa Raspberry Pi não está incluída no pacote
Documentação
Módulo de câmera padrão IMX477 de 12 MP
Introdução As câmeras Arducam IMX477 suportam todos os modelos de câmera Raspberry Pi. Pi 4, Pi 3/3B+/3A+, CM3/3+, Pi Zero e mais.
Ao contrário da câmera oficial de alta qualidade que tem apenas um passo de furo, as câmeras Arducam IMX477 oferecem 3 passos de furo 29mm, 30mm, 34mm. compatível com gabinete de câmera industrial padrão.
Além disso, elas têm uma interface MIPI CSI-2 de 4 pistas.
Placa adaptadora multicâmera
1. Introdução Esta placa adaptadora suporta 5MP e 8MP, já que a antiga placa adaptadora multicâmera não funciona com a câmera Raspberry Pi 8MP IMX219 pi devido ao problema do driver da câmera. Agora, a equipe da Arducam projetou a atualização da placa adaptadora multicâmera para câmeras pi de 5MP e 8MP. Considere que o sinal MIPI da câmera CSI de alta velocidad
Opções de lentes
SKU
LN059
LN036
LN058
LN024
LN053
LN033
LN069
LN064
LENTES LN031 LN074
Papel :
M17350H08
M2025ZM02
M231250H03
M2306ZM13
M23390H08
M23356H09
M23270H10
M23325H12
M23272M14
M25156H18
M27150H19
Formato Óptico 1/2,3′ 1/2,3′ 1/2,3” 1/2,3” 1/2,3” 1/2,3” 1/2,3” 1/2,3” 1/2,3” 1/2,3′ 1/2,3′
Inglês como língua estrangeira (mm) 35,00 25,00 12,50 6.00 3,90 3,56 2,70 3,25 2.27 1,56 1,50
BFL (mm) 5,50 5.20 2.11 7,56 4.49 5,92 4,97 4.10 3.01 4.30 5.19
Construção 5G 6G 6G+IR 6G+IR 6G+IR 4G3P+IR 5G2P+IR 7G+IR 8G+IR 6G+IR 9G+IR
F/NÃO 3.0 2.0 2,35 2.0 2.8 2,5 2.8 2.2 2,5 2.0 1.8
HFOV em came de 1/2,3” 8° 20° 30° 50° 75° 90° 100° 120° 140° 180° 190°
Filtro IR Sem filtro IR Sem filtro IR Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650 Filtro IR 650
MOD 0,35 m 0,20 m 0,30 m 0,30 m 0,30 m 0,20 m 0,30 m 0,30 m 0,20 m 0,20 m 0,30 m
Tamanho (mm)
22 x 29,3 17 x 21 14 x 22,72 16x 16,41 14x 18,67 14×16,3 16×18,43 17×19 17,2 x 22 20×17,3 24×16,9
NOTA: O kit de lente M12 para o módulo de câmera HQ/AR1820HS, verifique LK003 , 6 lentes estão incluídas.
